Impressão automática Matriz Painel de montagem Tactile Switch Embedded Flexible Protótipo
Detalhes do produto:
| Lugar de origem: | DongGuan de China |
| Marca: | Taida |
| Certificação: | ISO9001,SGS,ROHS,REACH,UL |
| Número do modelo: | 20241031-17 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 100 peças |
|---|---|
| Preço: | communication |
| Detalhes da embalagem: | Sacos de PE primeiro e espuma em cartão e etc. |
| Tempo de entrega: | 4 a 5 dias para a produção de amostras; 10 a 13 dias para produtos em lotes |
| Termos de pagamento: | Western Union, T/T, Paypal |
| Habilidade da fonte: | 40000+pcs+por mês |
|
Informação detalhada |
|||
| Materiais: | Poliéster ou policarbonato ou outro pedido | Cores: | Pantone, RAL, CMYK, RGB ou amostras |
|---|---|---|---|
| Pitch do Connect: | 1.0 mm | Adesivo: | 3M adesivo ou outro |
| Tipo de botão: | Cúpula de arranque de metal | Aplicação: | CAR |
| opção de circuito: | Circuito flexível de PET | Método de impressão: | Serigrafia, |
| Tipo de conector: | Conector ZIF | Forma: | design personalizado |
| Destacar: | Interruptor táctil montado no painel de matriz,Interruptor táctil de impressão automática,Interruptor táctil de protótipo flexível incorporado |
||
Descrição de produto
Impressão automática Matriz Painel de montagem Tactile Switch Embedded Flexible Protótipo
Vantagens
- Integração estética: Pode ser integrado perfeitamente na concepção do dispositivo, melhorando a sua aparência geral.
- Acessibilidade do utilizador: concebidos para facilitar o acesso, tornando-os ideais para utilização frequente.
- Variedade de configurações: Disponível em diferentes cores, formas e forças de ação para corresponder aos requisitos de projeto.
Aplicações
- Automóveis: encontrados em painéis de instrumentos e interfaces de controlo dos veículos.
- Dispositivos médicos: Utilizado em dispositivos que requerem a intervenção do utilizador em ambientes clínicos.
- Eletrônicos de consumo: Utilizado em dispositivos como equipamentos de áudio, painéis de controlo e aparelhos.
- Equipamento industrial: Comum nos painéis de controlo de máquinas onde é necessária a interação do utilizador.
Desvantagens
- Potencial de desgaste: Como todos os interruptores mecânicos, podem desgastar-se com o tempo, especialmente em aplicações de grande utilização.
- Considerações de espaço: Requer um recorte de painel, o que pode limitar a flexibilidade do projecto.
Especificação do interruptor de membrana:
| Material de revestimento--- Para revestimento frontal ou frontal | ||||||||
| Poliéster | Policarbonato | |||||||
|
1 Muito versátil para releitura |
1 ampla gama de acabamentos e espessuras de superfície |
|||||||
| Reboco---Superposição gráfica ou circuito pode ser em relevo para inserir cúpulas de aço inoxidável de metal para um bom toque quando pressionado.Deixe espaço para teclas mecânicas e fornecer indicações táteis | ||||||||
| Reboco em pedestal | Reboco de borda | Embalagens para almofadas | Reboço fraco | |||||
| Janela ou LCD---Para funções de exibição | ||||||||
| Janela de cores impressas como vermelho, preto e assim por diante | Janela de acabamento transparente | |||||||
| Chaves | ||||||||
| Chaves tácteis: cúpulas metálicas ou cúpulas poli, cúpulas metálicas de diferentes diâmetros e tipos de pressão | Chaves não tácteis: ponto prateado impresso no circuito | |||||||
| Lâmpadas LED---LEDs em miniatura, cores LED: branco, verde, vermelho, azul, amarelo, laranja e outros | ||||||||
| EL e Sensores ou inductores---O EL pode ser iluminado em qualquer lugar, onde quiser, e os sensores podem ser usados como LEDs. | ||||||||
| Cabos--- é a extensão do circuito e comunicação com o seu dispositivo | ||||||||
| Cabos de prata condutores para serigrafia | Cabos revestidos de cobre/poliimida ou FPC | Cabos de circuito impresso | ||||||
| Tipos de conectores---1 Força de inserção zero ((ZIF) com 0,5 mm,1.0MM,1.25 mm de inclinação; 2 conector feminino com 2,54 mm de inclinação; 3 conector masculino | ||||||||
| Proteção--- Para função de protecção | ||||||||
| Selo da junta/impermeável: proteger os condutores da umidade e dos salpicos | EMI/RFI/ESD Proteção: utilizar uma proteção de folha de alumínio / poliéster elétrico condutivo ITO transparente para proteger | |||||||
| Adesivo traseiro--- Utilizam principalmente a marca de cola de montagem de lado duplo 3M dos EUA. | ||||||||
| Placa traseira--- Utilização em alumínio, policarbonato, acrílico ou PMMA | ||||||||
| Cor correspondente--- PMS ou RAL É melhor, CMYK ou RGB também pode ser ok se você pode fornecer PMS ou RAL | ||||||||
| Tolerâncias normalizadas:+/- 0,2MM | ||||||||
Índice de desempenho do interruptor de membrana:
Propriedades elétricas
| Tensão de funcionamento | ≤ 50VDC |
| Corrente de funcionamento | ≤ 100 mA |
| resistência ao contacto | 0.5 ~ 10Ω |
| Resistência ao isolamento | ≥ 100MΩ (100VDC) |
| Os substratos suportam tensão | 2kDVC |
| Tempo de rebote | ≤ 6 ms |
| Resistência do circuito | 50Ω, 150Ω, 350Ω terceira marcha ou necessidades identificadas do utilizador |
| Tinta isolante resistente à tensão | 100VDC |
Comportamento mecânico
| fiabilidade da vida útil | > 1 milhão de vezes |
| deslocamento fechado | 0.1 ~ 0,4 mm (tátil) 0,4 ~ 1,0 mm |
| Padrão Kin para força | Força de 15 ~ 750 g |
| Migração de pasta de prata condutora | em 55 °C, uma temperatura de 90%, após 56 horas, o segundo nível de 10MΩ/50VDC |
| Prata online sem oxidação, sem impurezas | |
| Paste largura de linha ≥ 0,3 mm, intervalo mínimo de 0,3 mm, borra de linha < 1/3, espaço de linha < 1/4 largura de linha | |
| Padrão de espaçamento entre alfinetes 2,54 2,50 1,27 1,25 mm | |
| O pinout anti curvatura, d = 10mm Ganggun pressão rolar 80 vezes linha constantemente. | |
Desempenho ambiental
| Temperatura de funcionamento | 20 °C ~ + 70 °C |
| temperatura de armazenamento | -40 °C a +85 °C 95% ± 5% |
| grande pressão de gás | 86 ~ 106 KPa |
Indicadores de impressão
| Desvio de tamanho de impressão ± 0,10 mm, diferença de compilão não clara da linha lateral de aparência ± 0,1 mm |
| desvio cromático ± 0,11 mm/100 mm, a tinta isolante cobrindo toda a Linha Prata |
| Tinta espalhada, escrita incompleta |
| A diferença de cor não é superior a dois |
| não deve ser enrugado, desbotado |
| limpeza de janelas transparente, cor uniforme, sem arranhões, buracos, impurezas. |
Os nossos Serviços:
1 Responder ao seu pedido no prazo de 24 horas úteis
2 Desenho personalizado está disponível, OEM e ODM são bem-vindos
3 Pessoal experiente responde a todas as suas perguntas em inglês profissional e fluente
4 Solução exclusiva e única pode ser fornecida aos nossos clientes por nossos engenheiros e funcionários bem treinados e profissionais
5 Bom serviço, alta qualidade, testar todos os produtos e curto prazo de entrega

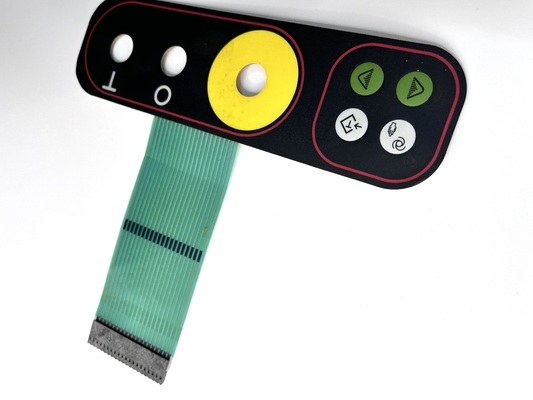

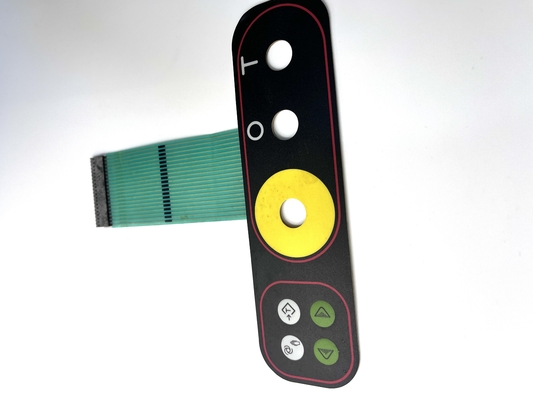

Mais fotos:
